【ラズパイ】Lチカ！(Python編)

はじめに

先日、レッツIoTということで、ラズパイを購入しました。
今回はLEDを光らせてみたいと思います。
プログラミングはPythonという言語を使用します。

他にも私のブログで、Raspberry Piについて解説している記事がありますのでご覧ください。

関連

【ラズパイZero】モニターなしでセットアップ

ラズパイZeroを購入しましたので、OSのインストールから設定まで行います。モニターなしでセットアップしました。

【ラズパイ】Node-REDで簡単にLチカ！

ラズパイでNode-REDを使い、簡単にLチカを試してみたいと思います。

ラズパイで温度を取得【デジタル温度センサADT7310】

ラズパイで温度を取得してみたいと思います。温度センサーはADT7310を搭載した温度センサモジュールを用意しました。

【ラズパイ】Node-REDをインストール

Raspberry Piに、GUIのプログラミングツールであるNode-REDをインストールします。GUIベースでプログラミングを行うことができ便利です。

LEDを配線

LEDを光らせるにあたり以下を用意しました。

まず3.3Vを繋ぎ光るかどうかを試しました。

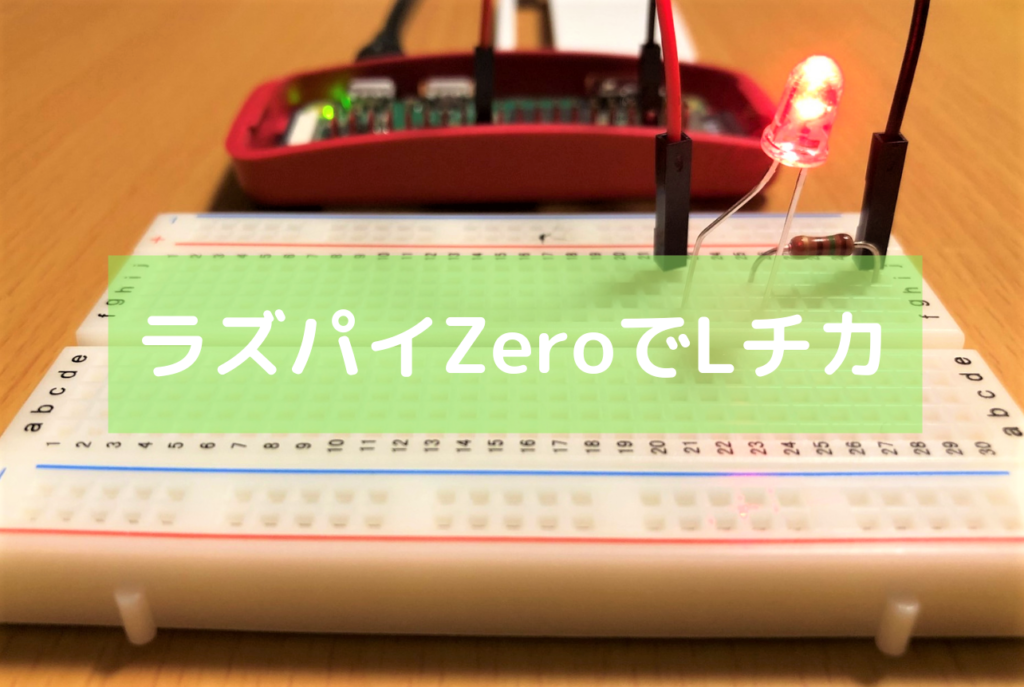

以下のように配線してみました。

まずは光りました。

Pythonで制御

今度はPythonを使い、LEDを点灯したり、消灯したり制御してみます。
以下のように配線しました。

プラス側は24番ピンに繋いでいます。

ラズパイにsshでリモートし、Pythonファイルを作成します。

vi led_on_off.py

中身は以下のようにしました。
ピン番号を指定するため、GPIO.BOARDにしています。
今回は24番ピンに繋ぎましたので、24を指定しています。

import RPi.GPIO as GPIO
import time

pin_no = 24

# BOARD: ピン番号
# BCM: GPIO番号
GPIO.setmode(GPIO.BOARD)
GPIO.setup(pin_no, GPIO.OUT)
try:
    while True:
        GPIO.output(pin_no, True)
        time.sleep(0.5)
        GPIO.output(pin_no, False)
        time.sleep(0.5)
except KeyboardInterrupt:
    pass

GPIO.cleanup()

上記のPythonを実行します。

python3 led_on_off.py

0.5秒間隔でLEDが点滅します。
(止めるときはCtrl+Cで止める)

簡単にLチカできました?
