ラズパイZeroをモニターなしでセットアップ

Raspberry Pi Zero WH

ラズパイ!

Let’s IoT!ということで、ラズパイを手に入れました😀

実は仕事でラズパイ3B+を使っていたのですが、今回個人用にラズパイゼロを購入しました。

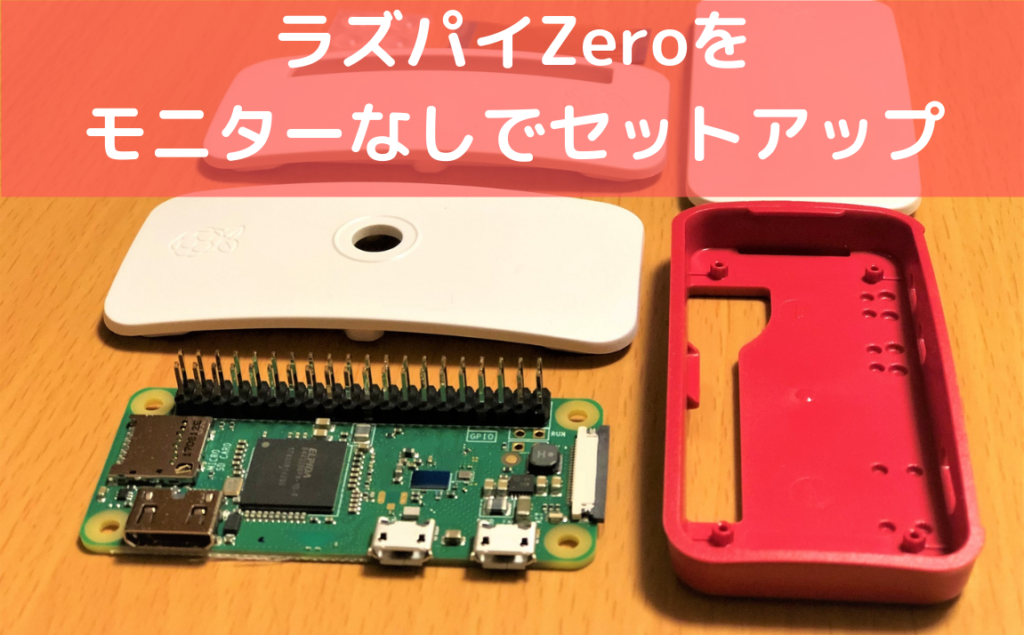

Raspberry Pi Zero WH + ケースで税込み2,800円でした。

ラズパイZeroはフリスクサイズなんて呼ばれていますが、本当に小さいですね!😵

ラズパイZeroは、miniHDMIやmicroUSBであり、変換アダプターを用意するのが面倒なため、なんとかモニター無しでセットアップしてみたいと思います。
接続に関しては、USB OTG(On-The-Go)という機能を使い、PCとラズパイをUSBで接続し、リモートを行います。
この機能を使うと、外出先などでWi-Fiに繋がずともラズパイにアクセスできますので便利ですね!

パソコンはWindows10を使用しました。💻

Raspbian Stretch

まずはRaspberry Pi公式サイトからOSをダウンロードします。

デスクトップは使用しないので、Raspbian Stretch Liteにしました。
zipファイルをダウンロードします。

microSDカードへインストール

ウチに余ってたmicroSDカードを使用しました。(16GB Class10)

SD Card Formatterを使用して、microSDカードを初期化します。

ダウンロードしたRaspbianのimgファイルをmicrSDカードに書き込むにはEtcherを利用しました。

起動直後の画面です。
Select imageをクリックし、Raspbianのimgファイルを選択します。

その後、Flash!ボタンをクリックし、書き込みます。(数分で終わりました)

完了しました。

設定変更

microSDカードを抜き差しすると、Windowsにドライブとして認識されます。

ドライブ直下にconfig.txtというファイルがあり、以下の一行を追加します。

次にcmdline.txtを開き、rootwaitの後に、半角スペースを入れて、以下の文字列を追記します。

こんな感じになります。(rootwaitとquietの間)
…rootwait modules-load=dwc2,g_ether quiet…

SSHを有効にするため、ドライブ直下にsshという空のファイルを作成します。

USB OTG(On-The-Go)

USB-OTGという機能を使い、WindowsPCとラズパイをUSBケーブルで接続しリモートを行います。
この機能を使うに当たり、Bonjour(iTunesと共にインストールされるアレ)が必要とのことだが、Windows10では標準で入っているとのこと。

以下のような感じで、USBを接続します。(挿す位置に注意!)
別途電源用のUSBは不要で、USB一本のみでラズパイが起動できます。

ラズパイのLEDが点灯したら、疎通確認をしてみます。(PowerShellからPingを送信)

ping 要求ではホスト raspberrypi.local が見つかりませんでした。ホスト名を確認してもう一度実行してください。

なぜか繋がらず・・
色々と調べてみると、RPI Driver OTGが必要とのこと。
以下のサイトから「RPI Driver OTG.zip」をダウンロードします。
(探すのに苦労した・・)

ダウンロードリンクは真ん中あたりにありました。

Windowsのデバイスマネージャーを開き、USBシリアルデバイスを探します。

右クリックし、ドライバの更新をクリックします。
コンピューターを参照してドライバーソフトウェアを検索」を検索します。

先程ダウンロードしたRPI Driver OTG.zipを解凍し、そのフォルダを選択します。

次へを選択すると、「USB Ethernet/RNDIS Gadget」がインストールされます。

raspberrypi.localに対してpingを投げると、今度は正常に疎通確認ができました。

ssh接続

PuTTYを起動します。(Tera TermでもOK)
ホストにraspberrypi.localを指定して接続します。

ラズパイのデフォルトユーザである、pi / raspberry でログインします。
→piユーザのデフォルトパスワードは別途変更しておくことをオススメします。

Wi-Fiの設定や、固定IPアドレスの設定は、以下の記事に別途まとめましたので参考にしてください。

Wi-Fiの設定が完了しましたら、私の場合は普段、PCとUSB接続せずWi-Fi経由にし、ラズパイは電源を直接取ります
電源のUSBポートは右側です。

あとはWindows PCからは、Wi-Fi経由でsshでリモートして制御していきます。

最後に

一通り設定が終わりましたら、ケースにしまいました。
小さいのにすごいですね!

色々とIoTチャレンジしてみたいと思います。👍
